配電箱中熔斷器的選擇

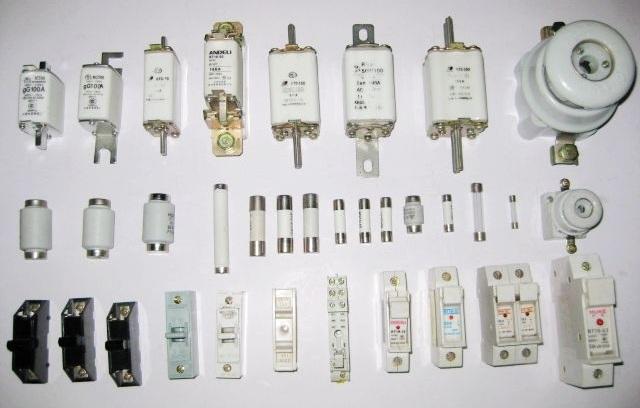

熔斷器是一種結構簡單、使用方便、價格低廉的保護電器，廣泛應用于低壓配電系統和控制電路中，主要作為短路保護元件，也常作為單臺電氣設備的過載保護元件。在配電箱廠家的常規配置中經常出現。

照明配電箱電路熔斷器的選擇應考慮熔體額定電流≥被保護電路上所有照明電器工作電流之和。

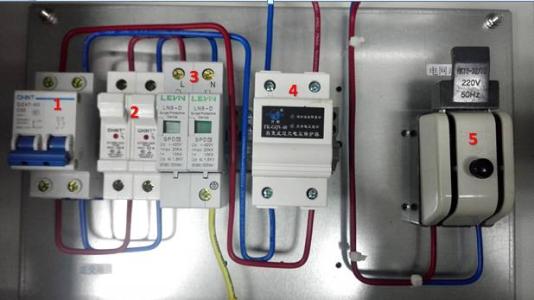

常見的一種配電箱的配置配電柜一般包含斷路器(標號1)、熔斷器(標號2)、浪涌保護器(標號3)、自復式過欠壓保護器(標號4)、電表、刀閘開關(標號5)組成。

1. 配電箱熔斷器選用的一般原則

    （1）根據使用條件確定熔斷器的類型。

    （2）選擇熔斷器的規格時，應首先選定熔體的規格，然后根據熔體去選擇熔斷器的規格。

    （3）熔斷器的保護特性應與被保護對象的過載特性有良好的配合。

    （4）在配電系統中，各級熔斷器應相互匹配，一般上一級熔體的額定電流要比下一級熔體的額定電流大2~3倍。

    （5）對于保護電動機的熔斷器，應注意電動機啟動電流的影響，熔斷器一般只作為電動機的短路保護，過載保護應采用熱繼電器。

    （6）熔斷器的額定電流應不小于熔體的額定電流；額定分斷能力應大于電路中可能出現的最大短路電流。

2. 一般用途熔斷器的選用方法

    （1）熔斷器類型的選擇。

        熔斷器主要根據負載的情況和電路短路電流的大小來選擇類型。例如，對于容量較小的照明線路或電動機的保護，宜采用RCIA系列插入式熔斷器或RM10系列無填料密閉管式熔斷器；對于短路電流較大的電路或有易燃氣體的場合，宜采用具有高分斷能力RL系列螺旋式熔斷器或RT（包括NT）系列有填料封閉管式熔斷器；對于保護硅整流器件及晶閘管的場合，應采用快速熔斷器。

        熔斷器的形式也要考慮使用環境，例如，管式熔斷器常用語大型是被及容量較大的變電場合；插入式熔斷器常用語無振動的場合；螺旋式熔斷器多用于機床配電；電子設備一般采用熔絲座。

    （2）熔體額定電流的選擇。

        1）對于照明電路和電熱設備等電阻性負載，因為其負載電流比較穩定，可用作過載保護和短路保護，所以熔體的額定電流Irn應等于或稍大于負載的額定電流Ifn

2）電動機的啟動電流很大，因此對電動機只宜作短路保護，對于保護長期工作的單臺電動機，考慮到電動機啟動時熔體不能熔斷，即式中，輕載啟動或啟動時間較短時，系數可取近1.5；帶重載啟動、啟動時間較長或啟動較頻繁時，系數可取近2.5。

        3）對于保護多臺電動機的熔斷器，考慮到在出現尖峰電流時不熔斷熔體，熔體的額定電流應等于或大于最大一臺電動機的額定電流的1.5~2.5倍，加上同時使用的其余電動機的額定電流之和，即Irn——多臺電動機中容量最大的一臺電動機的額定電流，A；Ifnmax——其余各臺電動機額定電流之和，A。

        必須說明，由于電動機負載情況不同，其啟動情況也不相同，因此，上述系數只作為確定熔體額定電流時的參考數據，精確數據需在實踐中根據使用情況確定。

    （3）熔斷器額定電壓的選擇。

        熔斷器的額定電壓應等于或大于所在電路的額定電壓。
